Электрическая вилка досягаемого грузовика двойной ножницы

дом / продукт / Узкопроходный грузовик / Электрическая вилка досягаемого грузовика двойной ножницы
Модель

CQDH20C

Электрическая вилка досягаемого грузовика двойной ножницы

преимущества:

Безопасность и производительность
● Приводятся в питание от большого приводного двигателя переменного тока, нет необходимости заменять углеродную щетку, отличную наклонную рампу.
● EPS как стандартный, представляющий легкий и расслабляющий опыт рулевого управления на каждом шагу.
● Две модели могут контролировать скорость подъема и опускания.
● Низкий центр тяжести, отличная стабильность во время работы.
● Маленький радиус поворота, хорошая производительность поворота.
● Скорость вождения и подъема контролируется одновременно.
● Система амортизатора поглощает операцию в отличие.
● Широкий вид мачты и ясная видимость.
● С полной свободной подъемом, способным работать в ограниченном пространстве.
● Импортированный пропорциональный гидравлический клапан, регулируемая скорость для подъема/понижения.
● Многофункциональный дисплей: состояние батареи, часовой метр, код разлома, медленное состояние и т. Д.

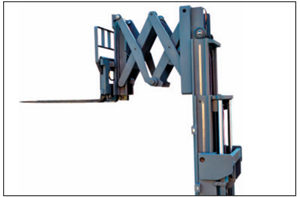

● Достигание 1000 мм с двойными ножницами.
● Мачта зафиксирована с помощью рамы, когда вилки движутся вперед, мачта становится весом баланса.
● Усовершенствованная система электрического управления 36 В, меньший электрический ток, обеспечивая надежность системы батареи.
● Высокая скорость подъема и понижения, на 300% быстрее, чем обычно.
Структурный
● Боковой батарея, легко заменить и обслуживать.
● Технология CANBUS уменьшает сложность проводки, делая линию чистой и упорядоченной. Увеличивает надежность грузовика и легко ремонтировать.
● Мачта может быть разделена.

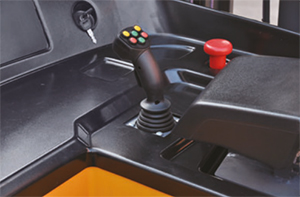

Контроллер джойстика
Контроллер джойстика, управляемый пальцами, предназначенный для гладкого и точного управления несколькими функциями.
Электрическое рулевое управление
Электрическое рулевое управление в качестве стандартной функции, с умным рулевым колесом, представляет легкий и расслабляющий опыт управления.

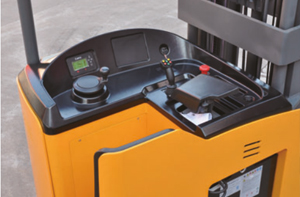

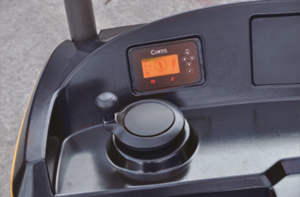

Контроллер Кертиса и отображение
36 VOLT CURTIS CONTOR SYSTER, меньший электрический ток для обеспечения надежности системы батареи.
Многофункциональный дисплей для состояния батареи, часового измерителя, кода разлома, медленного состояния и т. Д.
Тяжелая мачта сталь
Тяжелая мачта из Германии типа IC из Германии встретилась с конструкцией и конструкцией Ruyi, обеспечивает мощную производительность и превосходную надежность.

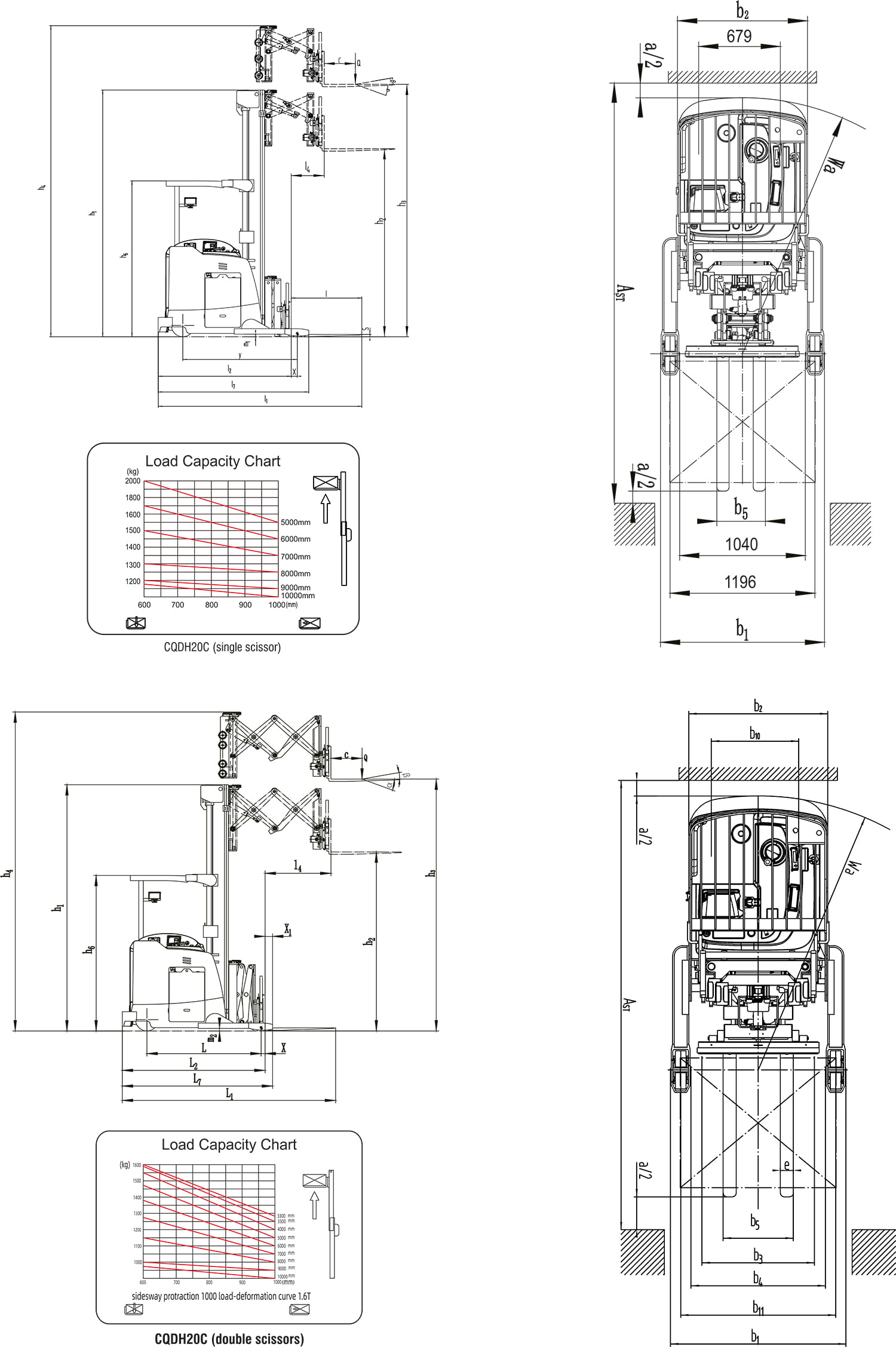

РАЗМЕР Чертеж:

Производитель типа проекта

CQDH20C (одиночная ножница)

Привод: электрический (тип батареи, сеть, ...), дизель, бензин, топливный газ

Электрический

Тип оператора: рука, пешеход, стоящий, сидящий, заказчик

Стоящий

Оцененная емкость/номинальная нагрузка

Q (кг)

2000

Центр нагрузки расстояние

c (мм)

600

Расстояние нагрузки, центр приводной оси до вилки

x (мм)

155

Колесная база

y (мм)

1750

Вес обслуживания

кг

4700/5000/5100/5200/5300/5600

Загрузка оси, неравнодушная передняя/задняя часть

кг

2000/3600

Загрузка оси, развитая вилка, нагруженная передняя/задняя часть

кг

4843/2757

Загрузка оси, вилка втянута, нагруженная передняя/задняя часть

кг

4643/2957

Шины: сплошная резина, суперластичная, пневматическая, полиуретановая

Полиуретан

Размер шин, спереди

Φ343x140

Размер шин, задний

Φ125x82

Дополнительные колеса (размеры)

Φ160x60

Колеса, номер спереди/сзади (x = управляемые колеса)

1x 2/4

Проход, спереди

B10 (мм)

679

Проход, сзади

B11 (мм)

1196

Наклон мачт/вилк.

A/B (0)

2/5

Высота, мачта снизилась

H1 (мм)

2365/2763/2933/3366/3743

Бесплатный подъем

H2 (мм)

1460/1858/2028/2460/2838

Поднимать

H3 (мм)

4500/6000/6500/7670/9000

Высота, мачта расширена

H4 (мм)

5396/6896/7396/8570/9896

Высота верхней охраны (каюта)

H6 (мм)

2362

Общая длина

L1 (мм)

2985/3034

Длина к лице

L2 (мм)

1915/1964

Общая ширина

B1/B2 (мм)

1352/1070

Вилочные размеры DIN ISO 2331

S/E/L (мм)

40/100/1070

Вилочная карета ISO 2328, класс/тип A, B

2A

Ширина вилки

B3 (мм)

940

Вилка распространилась

B5 (мм)

200-680

Расстояние между руками колеса/поверхностями нагрузки

B4 (мм)

1036

Добраться до расстояния

L4 (мм)

500

Наземный просвет, загруженная, ниже мачты

M1 (мм)

40

Ширина прохода для поддонов 1000 x 1200 кроссовок

Аст (мм)

3329/3500

Ширина прохода для поддонов 800 x 1200 в длину

Аст (мм)

3419/3520

Радиус поворота

WA (мм)

2040/2145

Длина через рубки

L7 (мм)

2284

Скорость путешествия, нагруженная/необоснованная

км/ч

10.5/11.0

Скорость подъема, нагруженная/нерадосленная

РС

0,29/0,29

Снижение скорости, нагруженное/нерадостное

РС

0,45/0,45

Достигнув скорости, нагруженного/нерадосленного

РС

0.1

Максимум Градованость, нагруженная/нерадосленная

%

10/15

Сервисный тормоз

Электромагнитный

Рейтинг двигателя S2 60 мин.

кВт

7.0 (AC)

Рейтинг моторного подъема на S3 15%

кВт

14.0 (AC)

Напряжение батареи/номинальная емкость K5

(V)/(ах) или кВтч

36/700 (1000)

Вес батареи

кг

790 (1200)

Уровень звукового давления на сиденье водителя

дБ (а)

75

Производитель типа проекта

CQDH20C (двойная ножница)

Привод: электрический (тип батареи, сеть, ...), дизель, бензин, топливный газ

Электрический

Тип оператора: рука, пешеход, стоящий, сидящий, заказчик

Стоящий

Оцененная емкость/номинальная нагрузка

Q (кг)

1600

Центр нагрузки расстояние

c (мм)

600

Расстояние нагрузки, центр приводной оси до вилки

x (мм)

178

Колесная база

y (мм)

1720

Вес обслуживания

кг

4830/4930/5030/5130/5230/5330/5430/5530/5800

Загрузка оси, неравнодушная передняя/задняя часть

кг

1880/3500

Загрузка оси, развитая вилка, нагруженная передняя/задняя часть

кг

4480/2550

Загрузка оси, вилка втянута, нагруженная передняя/задняя часть

кг

4295/2735

Шины: сплошная резина, суперластичная, пневматическая, полиуретановая

Полиуретан

Размер шин, спереди

Φ343x140

Размер шин, задний

Φ125x82

Дополнительные колеса (размеры)

Φ160x60

Колеса, номер спереди/сзади (x = управляемые колеса)

1x 2/4

Проход, спереди

B10 (мм)

679

Проход, сзади

B11 (мм)

1196

Наклон мачт/вилк.

A/B (0)

2/5

Высота, мачта снизилась

H1 (мм)

2365/2522/2763/2933/3130/3368/3743/4113/4285/4625

Бесплатный подъем

H2 (мм)

1225/1395/1720/1890/2170/2322/2756/3080/3250/3590

Поднимать

H3 (мм)

44500/5000/6000/6500/7000/7700/9000/10000/10500/11500

Высота, мачта расширена

H4 (мм)

5500/6000/7000/7500/8000/8600/10000/11000/11500/12500

Высота верхней охраны (каюта)

H6 (мм)

2362

Общая длина

L1 (мм)

2897

Длина к лице

L2 (мм)

1827

Общая ширина

B1/B2 (мм)

1352/1070

Вилочные размеры DIN ISO 2331

S/E/L (мм)

40/100/1070

Вилочная карета ISO 2328, класс/тип A, B

2A

Ширина вилки

B3 (мм)

940

Вилка распространилась

B5 (мм)

200-680

Расстояние между руками колеса/поверхностями нагрузки

B4 (мм)

1036

Добраться до расстояния

L4 (мм)

1000

Наземный просвет, загруженная, ниже мачты

M1 (мм)

50

Ширина прохода для поддонов 1000 x 1200 кроссовок

Аст (мм)

3230

Ширина прохода для поддонов 800 x 1200 в длину

Аст (мм)

3302

Радиус поворота

WA (мм)

2005

Длина через рубки

L7 (мм)

2179

Скорость путешествия, нагруженная/необоснованная

км/ч

10.5/11.0

Скорость подъема, нагруженная/нерадосленная

РС

0,29/0,29

Снижение скорости, нагруженное/нерадостное

РС

0,45/0,45

Достигнув скорости, нагруженного/нерадосленного

РС

0.1

Максимум Градованость, нагруженная/нерадосленная

%

10/15

Сервисный тормоз

Электромагнитный

Рейтинг двигателя S2 60 мин.

кВт

7.0 (AC)

Рейтинг моторного подъема на S3 15%

кВт

14.0 (AC)

Напряжение батареи/номинальная емкость K5

(V)/(ах) или кВтч

36/1000

Вес батареи

кг

1200

Уровень звукового давления на сиденье водителя

дБ (а)

75

Производитель типа проекта

CQDH20C (двойная ножница)

Привод: электрический (тип батареи, сеть, ...), дизель, бензин, топливный газ

Электрический

Тип оператора: рука, пешеход, стоящий, сидящий, заказчик

Стоящий

Оцененная емкость/номинальная нагрузка

Q (кг)

1600

Центр нагрузки расстояние

c (мм)

600

Расстояние нагрузки, центр приводной оси до вилки

x (мм)

178

Колесная база

y (мм)

1580

Вес обслуживания

кг

4430/4530/4630/4730/4830/4930

Загрузка оси, неравнодушная передняя/задняя часть

кг

1710/3220

Загрузка оси, развитая вилка, нагруженная передняя/задняя часть

кг

4155/2375

Загрузка оси, вилка втянута, нагруженная передняя/задняя часть

кг

3990/2540

Шины: сплошная резина, суперластичная, пневматическая, полиуретановая

Полиуретан

Размер шин, спереди

Φ343x140

Размер шин, задний

Φ125x82

Дополнительные колеса (размеры)

Φ160x60

Колеса, номер спереди/сзади (x = управляемые колеса)

1x 2/4

Проход, спереди

B10 (мм)

679

Проход, сзади

B11 (мм)

1196

Наклон мачт/вилк.

A/B (0)

2/5

Высота, мачта снизилась

H1 (мм)

2365/2522/2763/2933/3130/3368/3743

Бесплатный подъем

H2 (мм)

1225/1395/1720/1890/2170/2322/2756

Поднимать

H3 (мм)

4500/5000/6000/6500/7000/7700/9000

Высота, мачта расширена

H4 (мм)

5500/6000/7000/7500/8000/8600/10000

Высота верхней охраны (каюта)

H6 (мм)

2362

Общая длина

L1 (мм)

2757

Длина к лице

L2 (мм)

1687

Общая ширина

B1/B2 (мм)

1352/1070

Вилочные размеры DIN ISO 2331

S/E/L (мм)

40/100/1070

Вилочная карета ISO 2328, класс/тип A, B

2A

Ширина вилки

B3 (мм)

940

Вилка распространилась

B5 (мм)

200-680

Расстояние между руками колеса/поверхностями нагрузки

B4 (мм)

1036

Добраться до расстояния

L4 (мм)

1036

Наземный просвет, загруженная, ниже мачты

M1 (мм)

50

Ширина прохода для поддонов 1000 x 1200 кроссовок

Аст (мм)

3090

Ширина прохода для поддонов 800 x 1200 в длину

Аст (мм)

3162

Радиус поворота

WA (мм)

1865

Длина через рубки

L7 (мм)

2039

Скорость путешествия, нагруженная/необоснованная

км/ч

10.5/11.0

Скорость подъема, нагруженная/нерадосленная

РС

0,29/0,29

Снижение скорости, нагруженное/нерадостное

РС

0,45/0,45

Достигнув скорости, нагруженного/нерадосленного

РС

0.1

Максимум Градованость, нагруженная/нерадосленная

%

10/15

Сервисный тормоз

Электромагнитный

Рейтинг двигателя S2 60 мин.

кВт

7.0 (AC)

Рейтинг моторного подъема на S3 15%

кВт

14.0 (AC)

Напряжение батареи/номинальная емкость K5

(V)/(ах) или кВтч

36/700

Вес батареи

кг

810

Уровень звукового давления на сиденье водителя

дБ (а)

75

* Вариант: (1) для 5-7 м: литийная батарея 36 В/500AH (зарядное устройство 36 В/100а)
(2) Для 9-10 м: литийная батарея 36 В/700AH (зарядное устройство 36 В/200A)
