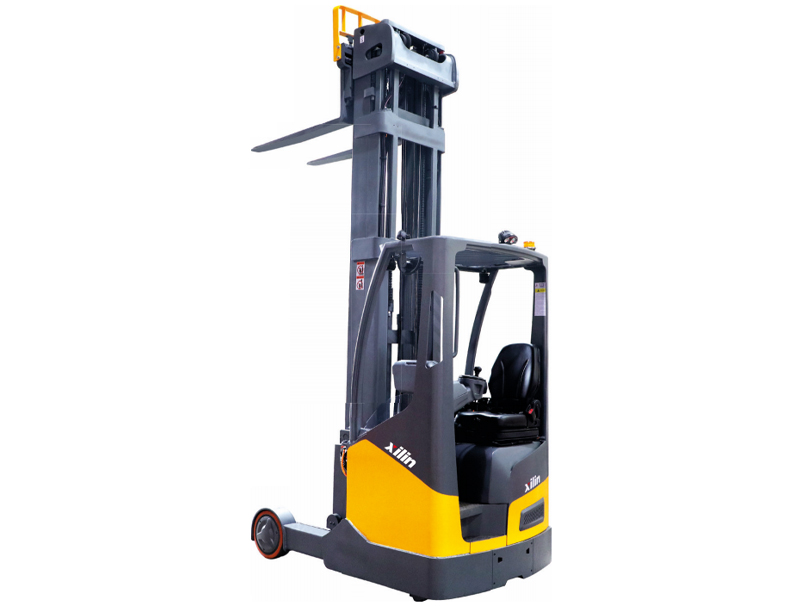

Модель

CQD20-D

Электрический доход. Грузовик

Максимум Высота подъема: 14500 мм

преимущества:

Высокая эффективность и гибкость
● Входит в систему пароля с одним ключом, более удобный для запуска грузовика.
● Система электрического рулевого управления (EPS).
● Режим рулевого управления 180/360 градусов.
● Двигатель переменного тока обеспечивает высокую скорость движения (нагруженная/ нерадостная): 10,5/ 11 км в час.
● 4-этажный выбор скорости движения.
● Интеллектуально оптимизированная система управления скоростью поворота: система анализирует угол шины, управление и направление рулевого управления, а затем автоматически регулирует скорость для достижения максимальной производительности безопасности.
● Система боковой камеры Fork обеспечивает лучшее обзор, избегает проблемы блокировки поддонов во время укладки.
● Роскошное сиденье подушки, оснащенное функцией OPS.
● Стандартный интегральный боковой переключатель.
Безопасность и стабильность
● Мачта принимает конструкцию смещения, оптимизирует представления оператора.
● Функция ограничения высоты, функция высокой скорости, функция ограничения скорости поворота.
● Скорость движения мачты будет автоматически уменьшаться при достижении конечного положения.
● Полная система контроля переменного тока с помощью CAN Communication Technology.
● Тормоз обслуживания эксплуатируется гидравлическим тормозом и регенеративным тормозом одновременно, с коротким торможным расстоянием.
● Автоматический электромагнитный тормоз после парковки.
● Сиденье с выключателем питания, пока оператор покидает сиденье.
● Стандарт: предупреждающие огни, фары, зеркала заднего вида.
● Опция: функция ASC (когда мачта поднимается и перемещена вперед, она может уменьшить вибрацию грузовика)
Служба способности
● Огромная верхняя крышка с открытой конструкцией, удобная для поддержания контроллера, подъемных насосов, гидравлических устройств, приводных двигателей и тормозных систем и т. Д.

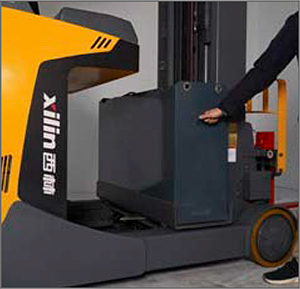

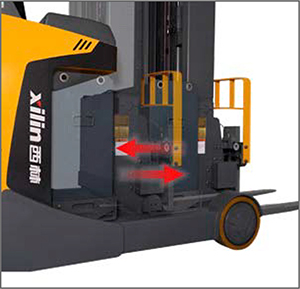

● Боковая батарея можно перемещать вместе с мачтой, удобной для обслуживания/замены аккумулятора.
● Все электрические детали представляют собой интегрированную модульную конструкцию, просто для установки/технического обслуживания.

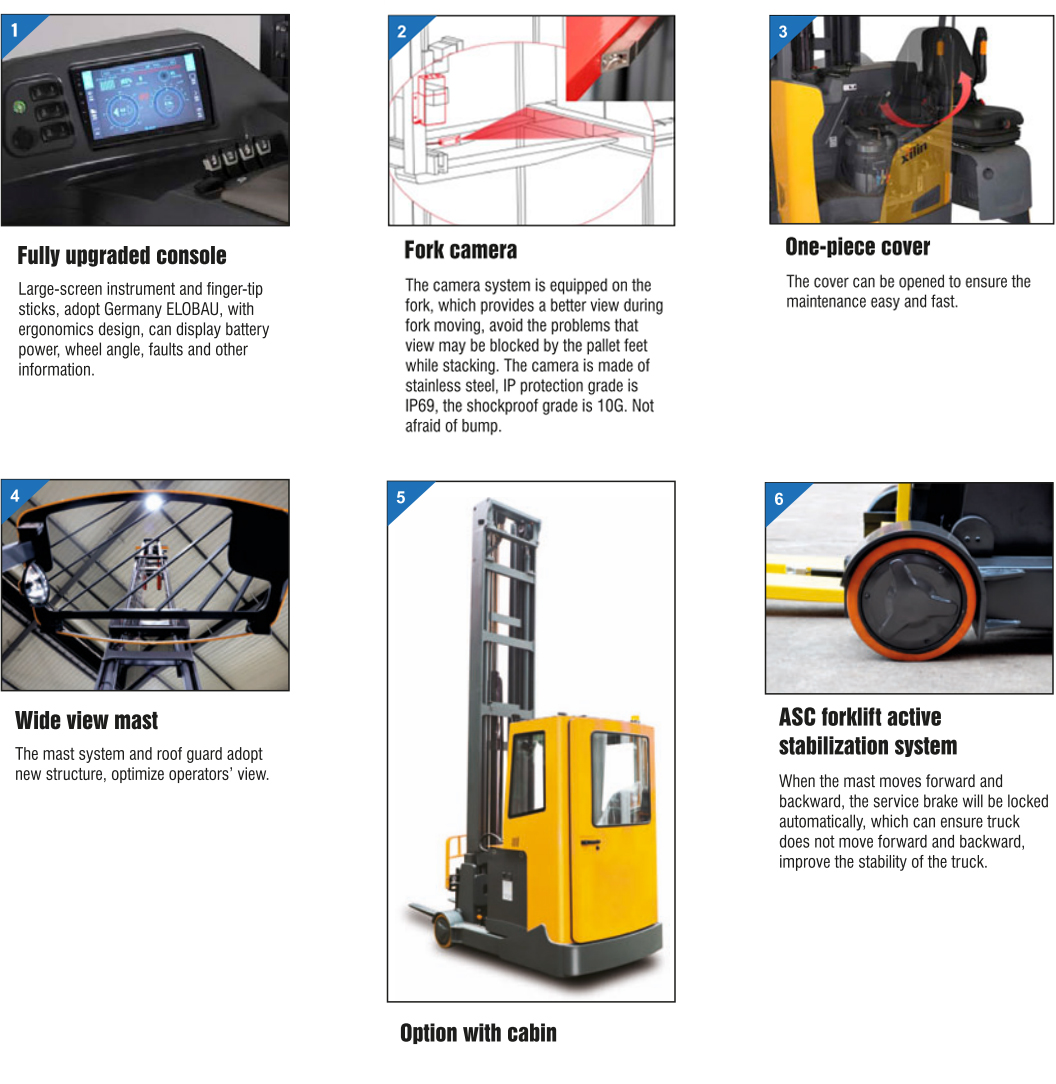

Консоль была полностью оптимизирована и модернизирована

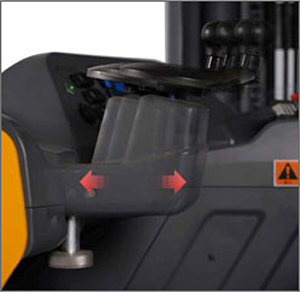

● Переключатель большого пальца, импортируемый из Германии, наклоняется вперед в эргономичный дизайн, удобный для работы; Большой палец может удобно управлять передней/задней кнопкой и рогом.
● Отдых для рук разработан с помощью подушки из пенопласта, более удобной для долгосрочной эксплуатации.
● Кнопка переключения интегрирована (для управления светодиодными фарами, вентиляторами, красным светом и т. Д.), С расширенными функциями для легкой работы.

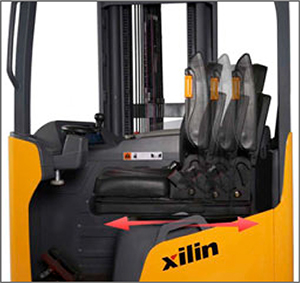

● Рулевое колесо регулируется передней и сзади, оборудовано демпфированием рулевого управления.
● Консоль разработана с несколькими хранениями.
● Цветовой инструмент с крупным экраном, отображение скорости автомобиля в реальном времени, рабочее время, рабочее время, мощность батареи, угол колеса и неисправности и другая информация (опция для механического управления).
● с интерфейсом входа в систему пароля. (Для магнитного контроля)
● Все функции могут выполняться с помощью контроля сенсорного экрана, такого как переключатель вперед/назад, управление фаром, управление рогом, 180/360 градусов с помощью однокнового переключателя режима рулевого управления и т. Д.
● Он может общаться с системой камеры и отображать изображение непосредственно на инструменте.
● Он может общаться с системой взвешивания транспортного средства и отображать вес товара на инструменте в режиме реального времени (опция).
● Он может общаться с системой позиционирования высоты транспортного средства, отображать высоту вилок на инструменте в режиме реального времени и выполнять работу фиксированной высоты/фиксированного пола. опция (опция).

ВАРИАНТ
● Система камеры

● Быстрая функция подъема

● Система взвешивания

● Синий свет

● Инструмент с сенсорным экраном

● Батарея высокой емкости (800AH, 930AH)

● Литийная батарея

● Документы Holder

● Регулируемое рулевое колесо ● Регулируемое сиденье подушки ● Батарея может быть удалена с помощью мачты, а с боковой конструкцией, чтобы облегчить обслуживание или замену батареи.

Мачта таблица

Максимальная высота подъема Высота, мачта снизилась Свободная подъем (с охраной) Высота, мачта расширена
H3 (мм) H1 (мм) H2 (мм) H4 (мм)
3000 2240 0 3940
3500 2490 0 4440
4000 2740 0 4940
5000 2340 1400 5940
6200 2740 1800 7140
7400 3190 2250 8340
8000 3390 2450 8940
8600 3590 2650 9540
9500 3890 2950 10440
10200 4190 3250 11140
11100 4490 3550 12040
12000 4790 3850 12940
12500 4956 4016 13440
13000 5226 4286 13940
14000 5556 4616 14940

С боковым сдвигом CQD20-D
Мачта 2-ступенчатая мачта 3-ступенчатая мачта 3-ступенчатая мачта 2-ступенчатая мачта 3-ступенчатая мачта 3-ступенчатая мачта 2-ступенчатая мачта 3-ступенчатая мачта 3-ступенчатая мачта 2-ступенчатая мачта 3-ступенчатая мачта 3-ступенчатая мачта
Мачта высота H3 H3 <4M СМ 10,2 м H3 <4M 5 м 10,2 м H3 <4M 5 м 10,2 м H3 <4M 5m 10,2 м
Емкость батареи <500AH 600AH 800AH 930AH
Колесовая база у 1510 1510 1590 1590
Общая длина (минимум) L1 2466 2542 2622 2737
Длина к лице L2 1396 1472 1552 1667
Добраться до расстояния L4 600 524 524 409
Ширина прохода для поддонов 1000x1200 кроссовки Аст 2849 2925 3005 3120
Ширина прохода для поддонов 800x1200 Аст 2899 2975 3055 3170
Ширина прохода для поддонов 1000x1200 Аст 2950 3026 3106 3221
Ширина прохода для поддонов 800x1200 перекресток Аст 2720 2796 2876 2991
Радиус поворота (минимум) Штат Вашингтон 1783 1783 1863 1863
Длина через рубки (эксклюзивная вилка) 19 -й 1960 1960 2040 2040
Размер шин, нагрузочные колеса (диаметр x ширина) / φ340x114 φ340x114 φ340x114 φ340x114
Общая ширина B1/B2 1270/1260 1345/1260 1270/1260 1345/1260 1270/1260 1345/1260 1270/1260 1345/1260

Групповая диаграмма емкости
LC = 600 мм LC = 700 мм LC = 800 мм LC = 900 мм LC = 1000 мм
Высота подъема (мм) Остаточная мощность (кг)
≤6000 2000 1780 1600 1460 1340
6200 1800 1600 1440 1310 1210
7400 1600 1420 1280 1170 1070
8000 1500 1330 1200 1090 1000
8600 1400 1240 1120 1020 940
9500 1200 1070 960 870 800
10200 1150 1020 920 840 770
10750 1050 930 840 760 700
11100 1000 890 800 730 670
12000 900 800 720 650 600
12500 850 750 680 620 570
13000 800 710 640 580 530
14000 750 660 600 540 500

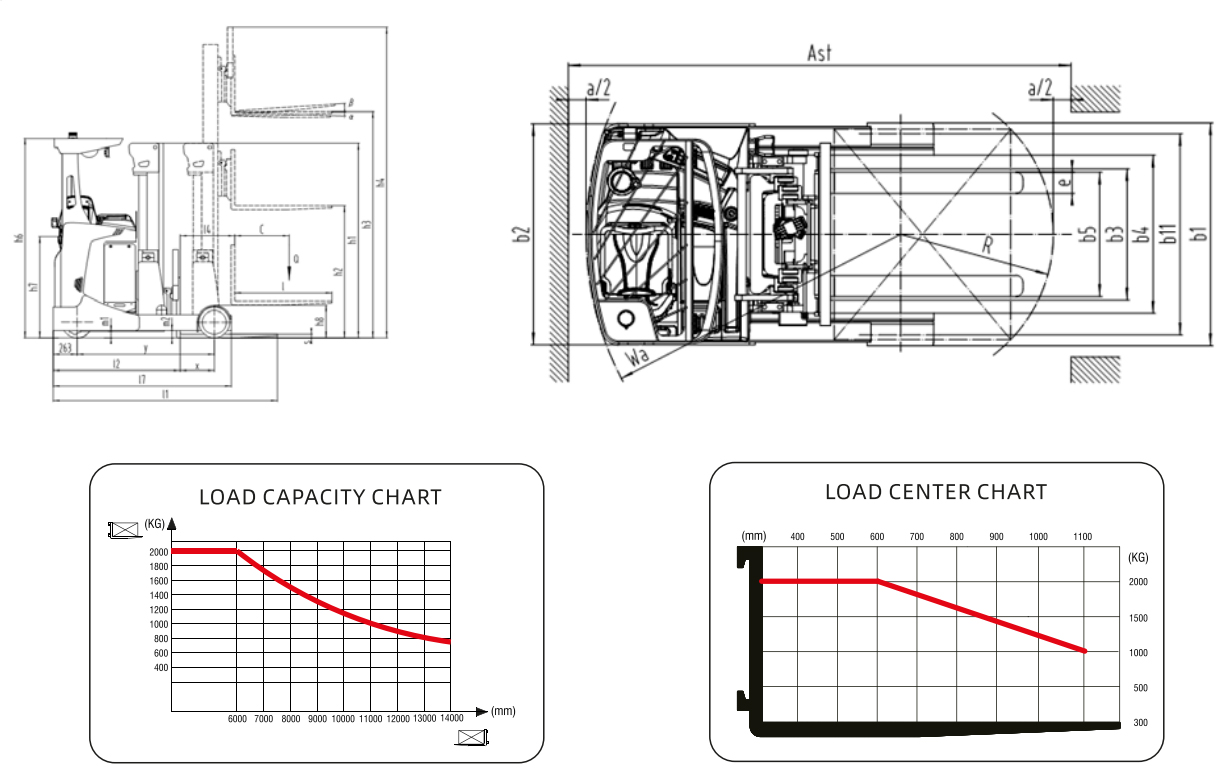

РАЗМЕР Чертеж:

Производитель типа проекта CQD20-D
(Высота подъема ≤9,5meters)
Привод: электрический (тип батареи, основной, ...), дизель, бензин, топливный газ Электрический
Тип оператора: рука, пешеход, стоящий, сидящий, заказчик Сидящий
Оцененная емкость/номинальная нагрузка Q (кг) 2000
Центр нагрузки расстояние c (мм) 600
Расстояние нагрузки, центр приводной оси до вилки x (мм) 377
Колесная база y (мм) 1510
Вес обслуживания кг 3605
Загрузка оси, неравнодушная передняя/задняя часть кг 2245/1360
Загрузка оси, развитая вилка, нагруженная передняя/задняя часть кг 727/4878
Загрузка оси, вилка втянута, нагруженная передняя/задняя часть кг 2030/3575
Шины: сплошная резина, суперластичная, пневматическая, полиуретановая Полиуретан
Размер шин, спереди мм φ343 × 140
Размер шин, задний мм φ340 × 114
Колеса, номер спереди/сзади (× = приводные колеса) 1x/2
Проход, сзади B11 (мм) 1146
Наклон мачт/вилк. A/B (°) 2/4
Высота, мачта снизилась H1 (мм) 2240/2490/2740/2340/2740/3190/3390/3590/3890
Бесплатный подъем H2 (мм) 0/0/0/1400/1800/2250/2450/2650/2950
H2 (*) (мм) 0/0/0/1736/2136/2536/2736/2936/3236
Максимум высота подъема H3 (мм) 3000/3500/4000/5000/6200/7400/8000/8600/9500
Высота, мачта расширена H4 (мм) 3940/4440/4940/5940/7140/8340/8940/9540/10440
Высота верхней охраны (каюта) H6 (мм) 2210
Общая длина L1 (мм) 2466
Длина к лице L2 (мм) 1396
Общая ширина B1/B2 (мм) 1270/1260
Вилочные размеры DIN ISO 2331 S/E/L (мм) 40/120/1070
Вилочная карета ISO 2328, класс/тип A, B 2B
Ширина вилки B3 (мм) 928
Вилка распространилась B5 (мм) 708
Расстояние между руками колеса/поверхностями нагрузки B4 (мм) 900
Добраться до расстояния 14 (мм) 600
Наземный просвет, загруженная, ниже мачты M1 (мм) 80
Ширина прохода для поддонов 1000 × 1200 перекресток Аст (мм) 2849
2 ширина прохода для поддонов 800 × 1200 Аст (мм) 2899
Радиус поворота WA (мм) 1783
Длина через рубки L7 (мм) 1960
Скорость путешествия, нагруженная/необоснованная км/ч 13/14
Скорость подъема, нагруженная/нерадосленная РС 0,35/0,45
Снижение скорости, нагруженное/нерадостное РС 0,5/0,5
Достигнув скорости, нагруженного/нерадосленного РС 0,12/0,12
Max.Gradeability, Duden/Unladen % 10/10
Сервисный тормоз Электромагнитный
Рейтинг двигателя S260 мин. кВт 6.5 (AC)
Рейтинг моторного подъема на S315% кВт 8.2AC (12AC)
Напряжение батареи/номинальная емкость K₅ (V)/(ах) или кВтч 48/500
Вес батареи кг 870
Уровень звукового давления на сиденье водителя дБ (а) 65
Производитель типа проекта CQD20-D
(9,5meters,
Привод: электрический (тип батареи, основной, ...), дизель, бензин, топливный газ Электрический
Тип оператора: рука, пешеход, стоящий, сидящий, заказчик Сидящий
Оцененная емкость/номинальная нагрузка Q (кг) 2000
Центр нагрузки расстояние c (мм) 600
Расстояние нагрузки, центр приводной оси до вилки x (мм) 377
Колесная база y (мм) 1510
Вес обслуживания кг 4750
Загрузка оси, неравнодушная передняя/задняя часть кг 2958/1792
Загрузка оси, развитая вилка, нагруженная передняя/задняя часть кг 875/5875
Загрузка оси, вилка втянута, нагруженная передняя/задняя часть кг 2444/4306
Шины: сплошная резина, суперластичная, пневматическая, полиуретановая Полиуретан
Размер шин, спереди мм φ343 × 140
Размер шин, задний мм φ340 × 114
Колеса, номер спереди/сзади (× = приводные колеса) 1x/2
Проход, сзади B11 (мм) 1196
Наклон мачт/вилк. A/B (°) 2/4
Высота, мачта снизилась H1 (мм) 4190/4490/4790/4956
Бесплатный подъем H2 (мм) 3250/3550/3850/4016
H2 (*) (мм) 3600/3900/4200/4366
Максимум высота подъема H3 (мм) 10200/11100/12000/12500
Высота, мачта расширена H4 (мм) 11140/12040/12940/13440
Высота верхней охраны (каюта) H6 (мм) 2210
Общая длина L1 (мм) 2466
Длина к лице L2 (мм) 1396
Общая ширина B1/B2 (мм) 1345/1260
Вилочные размеры DIN ISO 2331 S/E/L (мм) 40/120/1070
Вилочная карета ISO 2328, класс/тип A, B 2B
Ширина вилки B3 (мм) 928
Вилка распространилась B5 (мм) 708
Расстояние между руками колеса/поверхностями нагрузки B4 (мм) 900
Добраться до расстояния 14 (мм) 600
Наземный просвет, загруженная, ниже мачты M1 (мм) 80
Ширина прохода для поддонов 1000 × 1200 перекресток Аст (мм) 2849
2 ширина прохода для поддонов 800 × 1200 Аст (мм) 2899
Радиус поворота WA (мм) 1783
Длина через рубки L7 (мм) 1960
Скорость путешествия, нагруженная/необоснованная км/ч 13/14
Скорость подъема, нагруженная/нерадосленная РС 0,35/0,45
Снижение скорости, нагруженное/нерадостное РС 0,5/0,5
Достигнув скорости, нагруженного/нерадосленного РС 0,12/0,12
Max.Gradeability, Duden/Unladen % 10/10
Сервисный тормоз Электромагнитный
Рейтинг двигателя S260 мин. кВт 6.5 (AC)
Рейтинг моторного подъема на S315% кВт 8.2AC (12AC)
Напряжение батареи/номинальная емкость K₅ (V)/(ах) или кВтч 48/500
Вес батареи кг 870
Уровень звукового давления на сиденье водителя дБ (а) 65
Вариант:
1) Большой мощный двигатель с быстрым подъемом (*).
2) Кислотная батарея 48 В/600AH, 48 В/800AH, 48 В/930AH
3) Батарея Ilithium48V/400AH, 48V/450AH, 48V/600AH, 48V/750AH, 48 В/875AH
