Три-латеральный укладчик

дом / продукт / Трехсторонний стекер VNA / Три-латеральный укладчик
Модель

Opts15

Три-латеральный укладчик

преимущества:

● Разработано с 3-точечной опорной структурой, низкой центральной гравитацией, устойчивостью отличного рулевого управления и радиусом небольшого поворота.
● 2 набора системы регенерации энергии для экономии энергии и снижения затрат независимо.
● Подъем мачты с высокой устойчивостью к крутированию поднимает избыточную нагрузку и уменьшает его встряхивание.
● Полная технология управления вождением переменного тока обеспечивает более сильную мощность и более высокую эффективность.
● Интеллектуальная система управления и система CAN-BUS могут удовлетворить различные потребности, что делает грузовик безопасным и надежным.
● Технология многоосевого контроля способствует эффективности работы.
● Технология управления самобалансированием с высокой центральной гравитацией над загрузкой показывает тонкую стабильность грузовика.
● Управление блокировкой между высотой и скоростью во время путешествия обеспечивает динамическую стабильность грузовика.
● Многоуровневая тревожная система безопасности включает в себя лазерный датчик против столкновения, аварийную остановку, слышимые и видимые тревоги, чтобы обеспечить безопасность как личной, так и безопасности машины.
● Эргономическая ручка ослабляет операцию. Мощный и многофункциональный кластер LCD приборов в середине операционного моста.
● Принять операционный мост с регулируемым углом наклона и высоты, чтобы соответствовать идеальному положению оператора, регулируя сиденье вперед и назад.
● Импортированное и хорошо известное управляемое колесо, клапан управления EM, контроллер, контактор, потенциометр рулевого управления и т. Д.
● 3 режима скорости: медленный, средний, быстрый, необязательны для различных условий работы.
● Встроенная диагностическая система обеспечивает соответствующее обслуживание и быстрое ремонт.
Стандартная конфигурация
1 Дуплексная мачта 12 Германия за рулем
2 Длина вилки 950 13 Металлическая штамповка левой и правой боковой панели и капюшона
3 Гидравлическая система управления с магнитным клапаном 14 Выключатель аварийного питания выключения
4 Высокая производительность и мотор привода с высоким крутящим моментом 15 Реверсирование зуммера
5 Высокая производительность и большой мотор масляного насоса 16 Импортные разъемы
6 Регулируемый механизм платформы для вверх и вниз, спереди и сзади 17 Интеллектуальный буфер спортивного терминала
7 Многофункциональный ЖК -комбинированный инструмент (включая мягкие клавиши) 18 Заднее зеркало
8 Светодиодный боковой свет 、 Светодиодный инструкта 19 Система Canbus
9 Сиденье с подушкой с ремнем безопасности 20 Италия импортировал насос с низким уровнем шума
10 с тремя контроллером Curtis для вождения, рулевого управления и подъема. 21 Боковая батарея 80 В/560AH
11 Интегрированная передняя педали. 22 Зарядное устройство 80 В/80AH

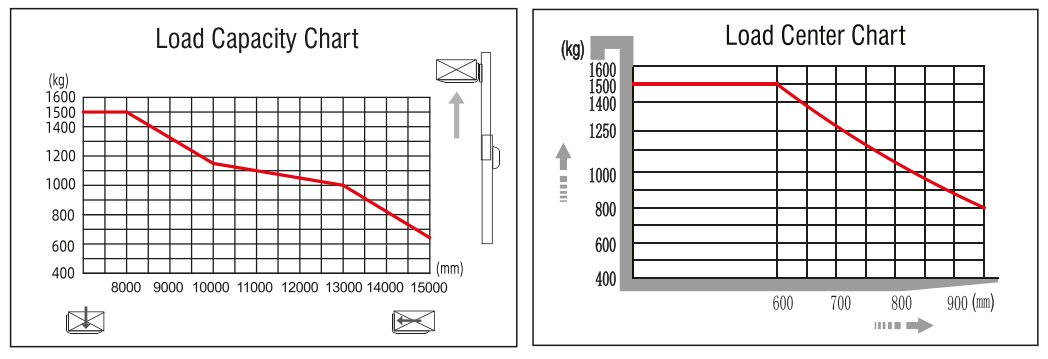

Оценка нагрузки
Оценка нагрузки. Высота подъема ограничена 7000 мм 1500 кг
Оценка нагрузки. Высота подъема ограничена от 7000 до 10020 мм 1100 кг
Загрузочный центр 600 мм

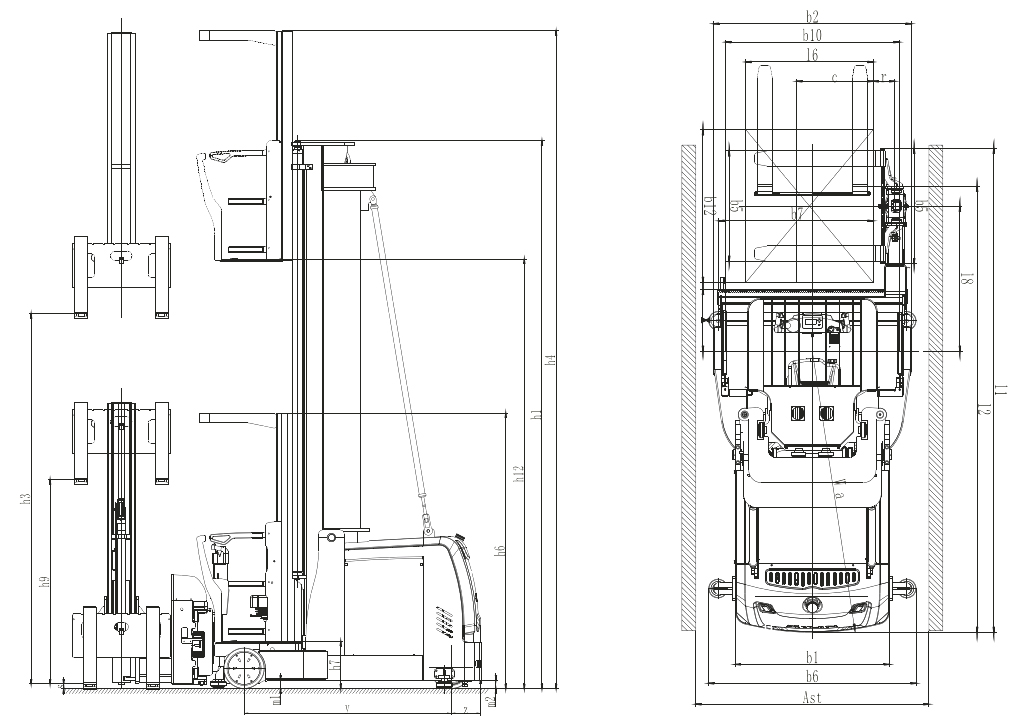

РАЗМЕР Чертеж:

Модель Opts15 (6M) Opts15 (6,5 м) Opts15 (8M)
Власть Электрический Электрический Электрический
Тип операции Три-латеральный грузовик Три-латеральный грузовик Три-латеральный грузовик
Грузоподъемность/номинальная нагрузка Q (кг) 1500 1500 1500
Грузоподъемность на максимальной высоте 1500 кг 1380 кг 1150 кг
Центр нагрузки расстояние c (мм) 600 600 600
Расстояние нагрузки, центр приводной оси до вилки x (мм) 485 ± 10 485 ± 10 485 ± 10
Колесная база y (мм) 1928 ± 20 1928 ± 20 1928 ± 20
Центральное приводное колесо/столешница Z (мм) 280 280 280
Вес обслуживания вкл. батарея (см. Линию 6.5) кг 7705 7705 8105
Загрузка оси, спереди/сзади кг 7340/1665 Длин 7440/1765 Доллиэйс 7640/1965 Доллиэйс
Загрузка оси, неравнодушная передняя/задняя часть кг 4580/2925 4680/3025 4880/3225
Размер шин, спереди Пута 380x192 380x192 380x192
Размер шин, задний Пута 400x160 400x160 400x160
Колеса, номер спереди/сзади (x = управляемые колеса) 2/1x 2/1x 2/1x
Расстояние переднего колеса B10 (мм) 1362 ± 10 1362 ± 10 1362 ± 10
Закрытая высота мачты H1 (мм) 3498 ± 20 3745 ± 20 4498 ± 20
Высота подъема H3 (мм) 4260 4760 6260
Общая высота, мачта расширена H4 (мм) 6928 ± 20 7428 ± 20 8928 ± 20
Высота охраны H6 (мм) 2564 ± 20 2564 ± 20 2564 ± 20
Высота платформы H7 (мм) 442 ± 10 442 ± 10 442 ± 10
Вспомогательная высота подъема H9 (мм) 1740 1740 1740
Высота платформы, поднятая H12 (мм) 4702 ± 20 5202 ± 20 6702 ± 20
Общая длина (Unleden) L1 (мм) 3805 ± 20 3805 ± 20 3805 ± 20
Длина корпуса грузовика, без вилки L2 (мм) 3470 ± 20 3470 ± 20 3470 ± 20
Общая ширина B1/B2 (мм) 1210/1555 1210/1555 1210/1555
Вилочные размеры S/E/L (мм) 50x120x1070 50x120x1070 50x120x1070
Вилочная карета ISO 2328, класс/тип A, B 2/б 2/б 2/б
Вилочная ширина B3 (мм) 908 908 908
Ширина над вилками B5 (мм) 870 870 870
Ширина через направляющий ролик B6 (мм) 1630 1630 1630
Сторона расширенного расстояния B7 (мм) 1300 ± 20 1300 ± 20 1300 ± 20
Боковое удлиненное расстояние до центра грузовика b8 (мм) 480 480 480
Наземный просвет, нагружен, под мачтой M1 (мм) 80 80 80
Наземный просвет, центр колесной базы M2 (мм) 80 80 80

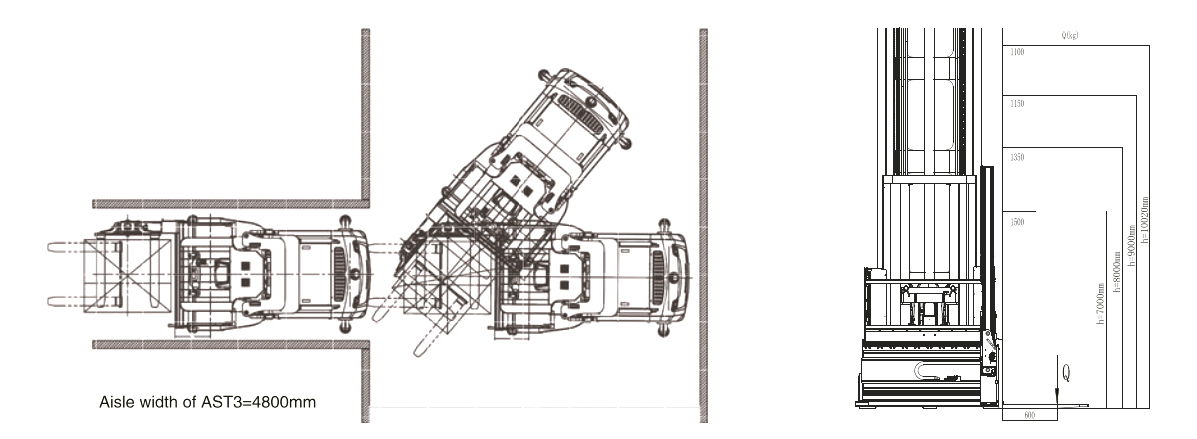

Ширина прохода для поддонов 1200 × 1200 Аст (мм) 1700 1680 1700
Ширина прохода для поддонов 1200 × 800 AST3 (мм) 4200 4200
Радиус поворота WA (мм) 2220 ± 20 2220 ± 20 2220 ± 20
Передняя ось до вилки по повороту центрального расстояния L8 (мм) 1150 1150 1150
Общая высота подъема H3 H9 (мм) 6000 6500 8000
Максимальная высота пикапа H12 1600 (мм) 6302 ± 20 6802 ± 20 8302 ± 20
Расстояние от центра вращения вилки до переднего свеса 18-x (мм) 650 650 650
Ширина поддона B12 (мм) 1200 1200 1200
Длина поддона I6 (мм) 1000 1000 1000
Чистая ширина салона мм 420 420 420
Чистая высота салона мм 2070 ± 20 2070 ± 20 2070 ± 20
Общая ширина салона B9 (мм) 1430 ± 10 1430 ± 10 1430 ± 10
Вращающаяся ширина перевозки передней удлинители B14 (мм) 1488 1488 1488
Консольная ширина L10 (мм) 175 175 175
Расстояние от поворота вилки до вилки r (мм) 155 150 155
Скорость путешествия, нагруженная/необоснованная км/ч 10/10 10/10 10/10
Скорость подъема, нагруженная/нерадосленная мм/с 280/300 280/300 280/300
Снижение скорости, нагруженное/нерадостное мм/с 320/300 320/300 320/300
Скорость движения, нагруженная/необоснованная мм/с 190/200 190/200 190/200
Сервисный тормоз Регенеративный тормоз Регенеративный тормоз Регенеративный тормоз
Парковочный тормоз Электро -магнитный Электро -магнитный Электро -магнитный
Рейтинг двигателя S260 мин. КВт 7.5 (Атмосфера) 7.5 (Атмосфера) 7.5 (Атмосфера)
Рейтинг моторного подъема на S315% КВт 20 (Атмосфера) 20 (Атмосфера) 20 (Атмосфера)
Давление системы бар 200 200 200
Аккумулятор до DIN 43531/35/36 A, B, C, нет 4PZS560 4PZS560 4PZS560
Напряжение аккумулятора, номинальная емкость K5 V/AH 80/560 80/560 80/560
Вес батареи кг 1480 (1450-1510) 1480 (1450-1510) 1480 (1450-1510)
Тип управления тягой Атмосфера AC AC
Уровень звука на ухе водителя в соответствии с EN 12053DB (A) ДБ (а) 68 68 68
Тщательно Поступок Поступок Поступок
Модель Opts15 (9,2 м) Opts15 (10M) Opts15 (10,5 м) Opts15 (13M)
Власть Электрический Электрический Электрический Электрический
Тип операции Три-латеральный грузовик Три-латеральный грузовик Три-латеральный грузовик Три-латеральный грузовик
Грузоподъемность/номинальная нагрузка Q (кг) 1500 1500 1500 1500
Грузоподъемность на максимальной высоте 950 кг 900 кг 850 кг 600 кг
Центр нагрузки расстояние c (мм) 600 600 600 600
Расстояние нагрузки, центр приводной оси до вилки x (мм) 485 ± 10 485 ± 10 485 ± 10 485 ± 10
Колесная база y (мм) 1928 ± 20 1928 ± 20 1928 ± 20 2248 ± 20
Центральное приводное колесо/столешница Z (мм) 280 280 280 280
Вес обслуживания вкл. батарея (см. Линию 6.5) кг 8405 8705 8805 10020
Загрузка оси, спереди/сзади кг 7790/2115 Доллиэйс 7940/2265 Длин 7990/2315 Доллиэйс 8540/3015 Доли
Загрузка оси, неравнодушная передняя/задняя часть кг 4980/3425 5130/3575 5180/3625 5730/4775
Размер шин, спереди Пута 380x192 380x192 380x192 380x192
Размер шин, задний Пута 400x160 400x160 400 × 160 400x160
Колеса, номер спереди/сзади (x = управляемые колеса) 2/1x 2/1x 2/1x 2/1x
Расстояние переднего колеса B10 (мм) 1362 ± 10 1362 ± 10 1362 ± 10 1362 ± 10
Закрытая высота мачты H1 (мм) 5098 ± 20 5498 ± 20 5748 ± 20 5212 ± 20
Высота подъема H3 (мм) 7460 8260 8760 11260
Общая высота, мачта расширена H4 (мм) 10128 ± 20 10928 ± 20 11428 ± 20 13928 ± 20
Высота охраны H6 (мм) 2564 ± 20 2564 ± 20 2564 ± 20 2564 ± 20
Высота платформы H7 (мм) 442 ± 10 442 ± 10 442 ± 10 442 ± 10
Вспомогательная высота подъема H9 (мм) 1740 1740 1740 1740
Высота платформы, поднятая H12 (мм) 7902 ± 20 8702 ± 20 9202 ± 20 11702 ± 20
Общая длина (Unleden) L1 (мм) 3805 ± 20 3805 ± 20 3805 ± 20 4125 ± 20
Длина корпуса грузовика, без вилки L2 (мм) 3470 ± 20 3470 ± 20 3470 ± 20 3790 ± 20
Общая ширина B1/B2 (мм) 1210/1555 1210/1555 1210/1555 1210/1555
Вилочные размеры S/E/L (мм) 50x120x1070 50x120x1070 50x120x1070 50x120x1070
Вилочная карета ISO 2328, класс/тип A, B 2/б 2/б 2/б 2/б
Вилочная ширина B3 (мм) 908 908 908 908
Ширина над вилками B5 (мм) 870 870 870 870
Ширина через направляющий ролик B6 (мм) 1630 1630 1630 1630
Сторона расширенного расстояния B7 (мм) 1300 ± 20 1300 ± 20 1300 ± 20 1300 ± 20
Боковое удлиненное расстояние до центра грузовика b8 (мм) 480 480 480 480
Наземный просвет, нагружен, под мачтой M1 (мм) 80 80 80 80
Наземный просвет, центр колесной базы M2 (мм) 80 80 80 80
Ширина прохода для поддонов 1200 × 1200 Аст (мм) 1700 1700 1700 1700
Ширина прохода для поддонов 1200 × 800 AST3 (мм) 4200 4200 4200 4520
Радиус поворота WA (мм) 2220 ± 20 2220 ± 20 2220 ± 20 2540 ± 20
Передняя ось до вилки по повороту центрального расстояния L8 (мм) 1150 1150 1150 1150
Общая высота подъема H3 H9 (мм) 9200 10000 10500 13000
Максимальная высота пикапа H12 1600 (мм) 9502 ± 20 10302 ± 20 10802 ± 20 13302 ± 20
Расстояние от центра вращения вилки до переднего свеса L8-X (мм) 650 650 650 650
Ширина поддона B12 (мм) 1200 1200 1200 1200
Длина поддона L6 (мм) 1000 1000 1000 1000
Чистая ширина салона мм 420 420 420 420
Чистая высота салона мм 2070 ± 20 2070 ± 20 2070 ± 20 2070 ± 20
Общая ширина салона B9 (мм) 1430 ± 10 1430 ± 10 1430 ± 10 1430 ± 10
Вращающаяся ширина перевозки передней удлинители B14 (мм) 1488 1488 148 1488
Ширина Cantlever L10 (мм) 175 175 175 175
Расстояние от поворота вилки до вилки r (мм) 155 155 155 155
Скорость путешествия, нагруженная/необоснованная км/ч 10/10 10/10 10/10 10/10
Скорость подъема, нагруженная/нерадосленная мм/с 280/300 280/300 280/300 300/320
Снижение скорости, нагруженное/нерадостное мм/с 320/300 320/300 320/300 320/300
Скорость движения, нагруженная/необоснованная мм/с 190/200 190/200 190/200 190/200
Сервисный тормоз Регенеративный тормоз Регенеративный тормоз Регенеративный тормоз Регенеративный тормоз
Парковочный тормоз Электро -магнитный Электро -магнитный Электро -магнитный Электро -магнитный
Рейтинг двигателя S260 мин. КВт 7.5 (AC) 7.5 (AC) 7.5 (AC) 7.5 (AC)
Рейтинг моторного подъема на S315% КВт 20 (AC) 20 (AC) 20 (AC) 20 (AC)
Давление системы бар 200 200 200 200
Батарея Acc.to DIN 43531/35/36A, B, C, нет 4PZS560 4PZS560 4PZS560 5pzs600 (700)
Напряжение аккумулятора, номинальная емкость K5 V/AH 80/560 80/560 80/560 80/600 (700)
Вес батареи кг 1480 (1450-1510) 1480 (1450-1510) 1480 (1450-1510) 1780 (1750-1810)
Тип управления тягой AC AC AC AC
Уровень звука на ухе водителя в соответствии с EN 12053DB (A) ДБ (а) 68 68 68 68
Рулевое управление Поступок Поступок Поступок Поступок
* Вариант: литийная батарея 80 В/550AH (зарядное устройство 80V/200A)
